一、芯片选型：STM32F407VGT6的定位与优势


从PCB丝印和封装可以确认，这块板子采用的是STM32F407VGT6（或同系列的STM32F407VET6/VGT6），LQFP-100封装，14×14mm，0.5mm pitch。

  • 内核：ARM Cortex-M4，带FPU和DSP指令集，168MHz主频
    Flash：1MB（VGT6）或512KB（VET6）
    SRAM：192KB + 4KB备份SRAM
    封装：LQFP-100，14×14mm，0.5mm pitch，100个引脚
    供电：1.8V~3.6V，典型3.3V，内置USB稳压器
    温度：-40℃~+85℃工业级

为什么选择F407而不是F103？

  • 性能飞跃：168MHz vs 72MHz，运算能力提升2.3倍
    外设丰富：USB OTG HS（480Mbps）、Ethernet MAC、DCMI摄像头接口、SDIO
    存储容量：1MB Flash + 192KB SRAM，支持复杂应用和图形界面
    FPU浮点单元：电机控制、音频处理、传感器融合算法加速
    价格：批量价约25~35元，性价比极高

LQFP-100比LQFP-144更易手工焊接，比LQFP-64引脚更充裕，是产品开发和小批量项目的"黄金封装"。

二、板载资源识别与功能分析




1. 电源管理系统（右下角区域）

  • 输入：USB Type-C座（U2附近）+ 2.54mm排针（左侧绿色排针）
    主LDO：AMS1117-3.3（U2，SOT-223封装，带散热焊盘）
    保护：D1（SS14肖特基，防反接）+ 自恢复保险丝
    指示：E1/E2（3.3V和5V电源指示灯，0805封装）
    去耦：C15（10μF电解）+ C13/C16（100nF陶瓷）

2. 时钟系统（左下区域，晶振附近）

  • 高速晶振Y1：8MHz无源晶振，HC-49S或3225贴片，配C1/C2（22pF）
    低速晶振Y2：32.768kHz，3215贴片，配C3/C4（12pF）
    布局特点：晶振紧贴Pin23（OSC_IN）和Pin24（OSC_OUT），下方地层完整

3. USB接口（右侧两个USB座）

  • USB座1：USB OTG FS（PA11/PA12），Micro-USB或Type-C，用于Device模式
    USB座2：可能是USB转串口（CH340E，U3附近MSOP-10封装）或第二路USB
    CH340E：U3，MSOP-10，USB转TTL，接USART1（PA9/PA10）
    电阻阵列：R7/R8（22Ω，USB信号串联阻尼）+ R5/R6（上拉/下拉）

4. 用户交互（左侧中部）

  • 按键：KEY1/KEY2/KEY3，轻触开关，接GPIO（如PA0/WKUP）
    LED：LED1/LED2，0805封装，接PC13等经典引脚
    复位：RESET按键，靠近NRST引脚（Pin25）

5. GPIO扩展排针

  • 顶部排针：约20×2=40个引脚，2.54mm间距，标注PA/PB/PC等
    底部排针：约20×2=40个引脚，与顶部对称
    左侧排针：可能是SWD调试接口或额外扩展
    丝印标识：每个引脚标注GPIO编号和功能复用（USART/SPI/I2C/ADC等）

三、LQFP-100扇出策略与双层板挑战


1. LQFP-100引脚分布特点

  • 四边各25个引脚，共100个
    角部区域（每边两端）：电源/地引脚密集（VDD/VSS×6组）
    中部区域：GPIO引脚，功能复用丰富
    特殊引脚：Pin1（PE2）、Pin25（NRST）、Pin26（VSSA）、Pin27（VDDA）等

2. 双层板扇出核心矛盾[/h]
LQFP-100在双层板上的扇出是空间与信号质量的博弈：

  • 矛盾1：内圈引脚需要打过孔到Bottom层走线，但过孔会分割顶层GND铜皮
    矛盾2：100个引脚扇出后，双层板走线密度极高，容易交叉
    矛盾3：USB、晶振等敏感信号需要包地，但双层板地平面不连续

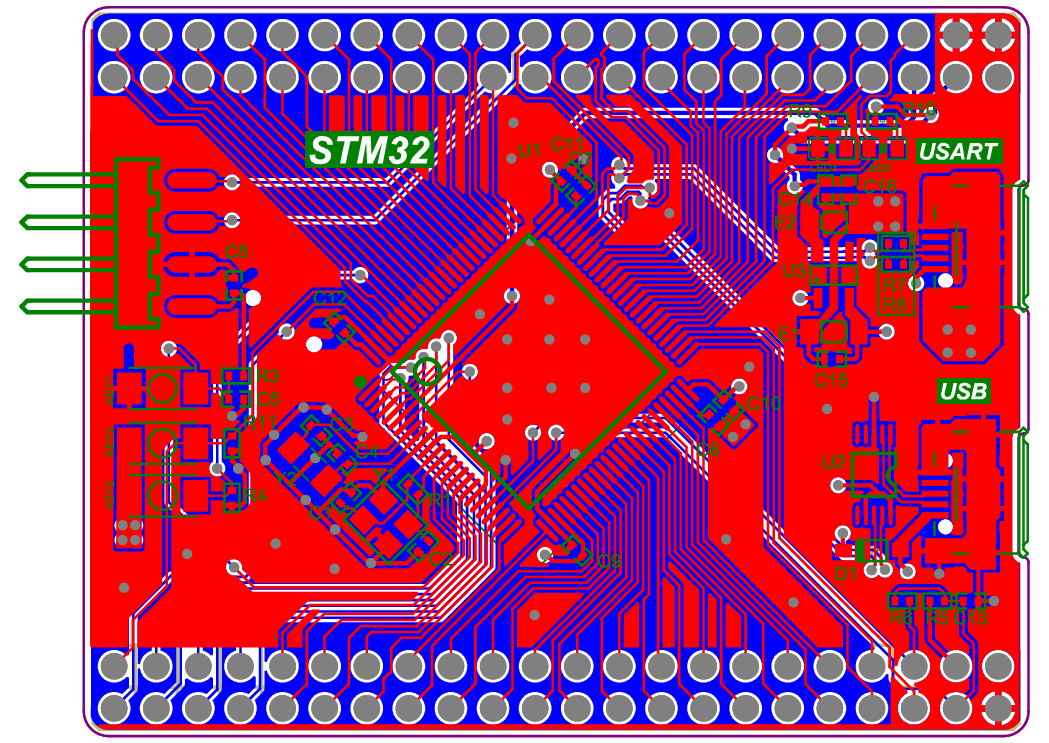

<strong>从PDF走线图观察到的扇出技巧：</strong>

  • 星型电源：VDD引脚（Pin11、Pin48、Pin71、Pin91等）通过过孔连接到Bottom层电源走线，再汇聚到AMS1117输出
    地过孔阵列：VSS引脚（Pin10、Pin47、Pin70、Pin90等）密集打过孔到Bottom层GND铺铜
    GPIO扇出：外层引脚直接顶层走线到排针，内层引脚打过孔到Bottom层横向走线
    晶振区域：Y1/Y2下方无走线，地层完整，负载电容C1/C2/C3/C4接地回路最短
    USB信号：PA11/PA12从芯片右侧引出，串联R7/R8（22Ω），直接到USB座，避免换层

[i]3. 关键扇出实例

  • Pin23/24（OSC_IN/OUT）：表层直连晶振，长度＜15mm，两侧包地
    Pin25（NRST）：表层走线，远离电源线，10kΩ上拉电阻靠近芯片
    Pin67/68（PA11/PA12，USB_DM/DP）：表层差分走线，等长，间距恒定
    Pin95/96/97/98/99/100（PB3/PB4/PB5/PB6/PB7/PB8）：JTAG/SWD引脚，扇出到左侧排针

四、电源完整性：双层板的极限优化


1. 电源树拓扑

  • USB 5V输入 → SS14防反接 → AMS1117-3.3 → 3.3V总线
    3.3V总线分支：
    MCU VDD_1~VDD_6（六组电源引脚）
    VDDA模拟电源（Pin27，独立LC滤波）
    VREF+（Pin32，ADC参考电压）
    USB稳压器输入（STM32F407内置USB PHY稳压器）
    外设电源（LED、按键、排针）

2. 双层板GND设计策略

  • 顶层：大面积铺GND铜，但需避让信号走线
    底层：完整GND铺铜，通过大量过孔与顶层连接
    过孔密度：晶振区域、USB区域、电源入口处，过孔间距5mm
    跳线最小化：底层尽量不走信号，专用于GND回流和电源分配

3. 去耦电容布局（从PCB观察）

  • C6/C9/C10/C11/C12：围绕芯片四周，100nF/0402，每组VDD一个
    C1/C2（晶振负载电容）：22pF，靠近Y1
    C3/C4（RTC负载电容）：12pF，靠近Y2
    C14/C16：AMS1117输入/输出，10μF+100nF组合
    C15：3.3V总线大容量储能，靠近排针供电出口

五、高速信号布线：USB与晶振


1. USB OTG FS布线（PA11/PA12）

  • 差分阻抗：90Ω±10%，表层微带线
    线宽/间距：根据板厂工艺，0.2mm宽+0.15mm间距（需板厂确认）
    实际观察：R7/R8（22Ω）串联在信号线靠近芯片端，抑制振铃
    长度：从Pin67/68到USB座约20~30mm，在临界长度内
    包地：USB走线两侧有GND走线伴随，每10mm打过孔

2. 晶振电路Layout黄金法则

  • Y1（8MHz）位置：芯片左下方，Pin23/24正下方
    Y2（32.768kHz）位置：Y1附近，Pin3/4正下方
    负载电容：C1/C2（Y1）、C3/C4（Y2）接地焊盘直接打过孔到GND
    禁止区域：晶振下方（Bottom层）禁止任何走线，保持地层完整
    外壳接地：金属壳晶振外壳焊盘接地，减少辐射

六、PCB工艺与可制造性


1. 从PDF走线图观察的设计细节

  • 线宽：信号线0.2~0.25mm（8~10mil），电源线0.4~0.6mm
    间距：最小0.2mm（8mil），满足普通工艺要求
    过孔：0.3mm钻孔/0.6mm焊盘（12mil/24mil），双层板标准
    丝印：清晰标注U1（STM32）、U2（AMS1117）、U3（CH340E）等位号

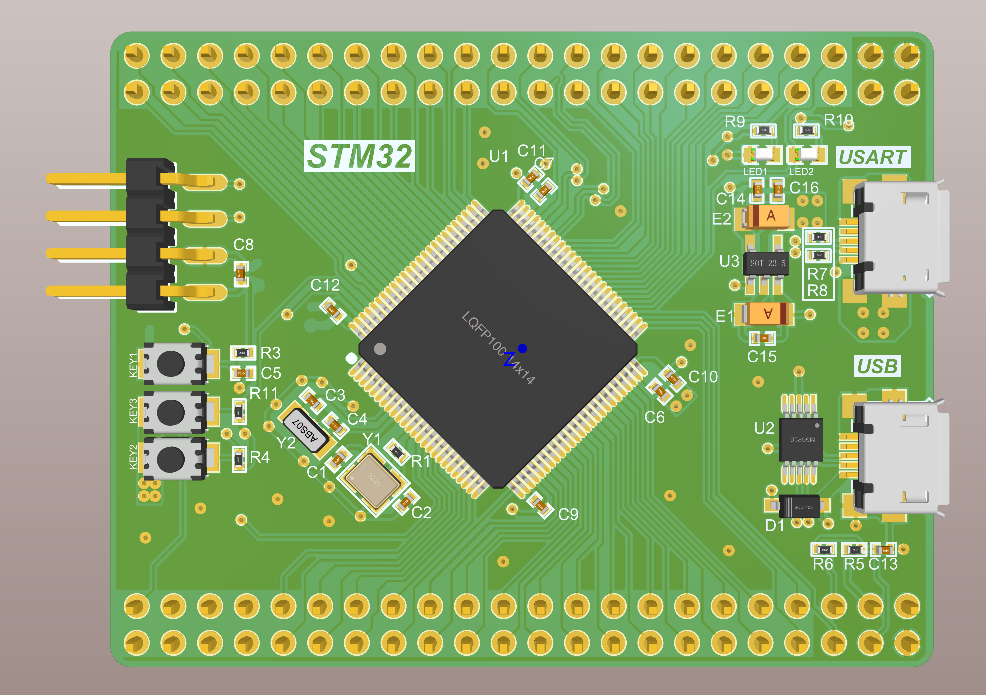

    阻焊：绿色阻焊（从3D图确认），开窗准确

2. 拼板与工艺边建议

  • 单板尺寸：约60mm×50mm（从图片估算）
    拼板：2×2拼板，V-CUT分板
    工艺边：上下各5mm，添加4个定位孔（3mm非金属化）
    光学点：对角放置，1mm焊盘+3mm阻焊开窗

七、软件开发与调试环境


1. 调试接口

  • SWD：PA13（SWDIO）、PA14（SWCLK），左侧排针引出
    串口下载：USART1（PA9/PA10），通过CH340E转USB，一键下载
    JTAG：PA13/PA14/PA15/PB3/PB4，5线JTAG，兼容J-Link V8/V9

2. 开发工具链

  • Keil MDK：STM32F4xx_DFP Pack支持，最常用
    STM32CubeIDE：ST官方免费IDE，基于Eclipse+GCC
    PlatformIO：VS Code插件，跨平台，适合开源项目
    HAL库：STM32CubeF4，抽象层丰富，开发效率高
    标准库：STM32F4xx_StdPeriph_Driver，寄存级操作，学习价值高

3. 板载外设驱动示例

  • LED闪烁：PC13输出，定时器中断或延时翻转
    按键检测：PA0输入，外部中断或轮询，软件消抖
    USB虚拟串口：CubeMX配置CDC类，免驱识别为COM口
    串口通信：USART1 115200bps，printf重定向
    ADC采样：PA0（ADC1_IN0），DMA传输，12bit分辨率

八、与梁山派（GD32F450）的对比思考



  • 性能：STM32F407 168MHz vs GD32F450 240MHz，后者更强
    生态：STM32资料更丰富，GD32在快速追赶，立创支持力度大
    价格：两者批量价接近，F407略贵5~10元
    封装：LQFP-100 vs LQFP-144，这块板子更紧凑
    显示：梁山派有TFT-RGB接口，这块板子专注核心系统
    USB：F407有USB OTG HS，F103只有FS，这块板子USB性能更强

九、复刻与改进建议


1. 直接复刻清单

  • PCB打样：立创双层板，绿色阻焊，1.6mm，10片约30元
    核心芯片：STM32F407VGT6，LQFP-100，立创商城现货
    晶振：8MHz HC-49S + 32.768kHz 3215
    LDO：AMS1117-3.3，SOT-223
    USB转串口：CH340E，MSOP-10
    电阻电容：0402/0603/0805混用，按BOM采购
    USB座：Type-C 16P（或Micro-USB）
    排针：2.54mm间距，镀金，40P×2

2. 改进方向

  • 升级为4层板：增加GND和PWR平面，电源完整性大幅提升
    添加SD卡槽：SDIO接口引出，支持FATFS文件系统
    添加SPI Flash：W25Q128，存储字库和配置
    添加以太网：DP83848或LAN8720，RMII接口
    添加CAN收发器：TJA1050，工业通信扩展
    Type-C升级：支持USB PD诱骗，5V/9V/12V输入

十、设计检查清单（针对这块板子）



  • 晶振负载电容计算正确，22pF匹配8MHz晶振
    NRST上拉电阻10kΩ，RC延时满足100μs复位脉冲
    USB信号串联22Ω电阻，靠近芯片端
    VDDA通过磁珠+电容独立滤波，与数字电源隔离
    所有VDD/VSS引脚连接，无遗漏
    排针丝印清晰，GPIO功能标注完整
    3D模型干涉检查：USB座、排针、按键高度兼容外壳

结语


这块STM32F407VGT6系统板是一块经典的双层板教学范例。它没有追求极致性能，而是在成本、可制造性和功能之间取得了平衡。LQFP-100的扇出、双层板的电源完整性、USB信号的布线，每一个设计决策都体现了"够用且可靠"的工程哲学。
对于初学者，复刻这块板子能掌握STM32核心系统的设计方法；对于进阶者，将其升级为四层板并扩展外设，是通往产品化的必经之路。无论是F407还是GD32F450，核心设计思路相通——理解芯片、规划电源、优化信号、验证功能。
