一、项目背景：为什么是"梁山派"？


立创梁山派开发板是立创开源硬件平台（OSHWHub）推出的官方开发板项目，命名源自中国古典名著《水浒传》中的梁山好汉，寓意"聚义开源、英雄不问出处"。其核心使命是打造一块基于国产高性能MCU、资源丰富、接口完善、适合学习与小批量项目的开发平台。

  • 主控：兆易创新（GigaDevice）GD32F450ZGT6
    定位：替代STM32F4/F7系列的中高端应用场景
    特色：集成TFT-RGB并行接口、FPC排座显示驱动、丰富GPIO扩展
    开源协议：立创开源硬件平台标准协议，允许学习研究与非商业复刻

梁山派不是简单的"国产替代Demo板"，而是立创官方背书、经过工程验证、可直接用于产品原型开发的实战平台。

二、核心芯片：GD32F450ZGT6详解


1. 芯片定位与架构
GD32F450系列是兆易创新基于ARM Cortex-M4内核的旗舰级MCU，主频高达240MHz，带单精度浮点运算单元（FPU）和DSP指令集，性能对标STM32F429/439。

  • 内核：ARM Cortex-M4F，240MHz，带MPU存储保护单元
    Flash：1024KB（1MB），支持零等待执行
    SRAM：256KB + 4KB备份SRAM
    封装：LQFP-144，20×20mm，0.5mm pitch
    供电：1.8V~3.6V，典型3.3V，内置LDO和POR/PDR
    温度：-40℃~+85℃工业级（部分型号支持-40℃~+105℃）

2. 外设资源矩阵

  • 通信接口：4×USART、4×UART、3×SPI、2×I2C、2×CAN2.0B、2×I2S、1×SDIO、1×USB OTG FS + 1×USB OTG HS
    定时器：2×高级16位（带死区）、8×通用16位、2×基本16位、2×32位
    ADC：3×12bit ADC，最多24通道，采样率2.6MSPS
    DAC：2×12bit DAC
    DMA：2×DMA控制器，16通道，支持存储器到存储器、外设到存储器
    图形加速：TFT-LCD驱动器（8080接口）、DMA2D图形加速器

3. GD32F450 vs STM32F429 关键差异

  • 主频：GD32F450 240MHz vs STM32F429 180MHz，性能提升33%
    Flash：两者均为1MB，但GD32支持更高擦写次数（10万次 vs 1万次）
    USB：GD32集成USB HS（480Mbps）PHY，STM32F429需外接ULPI PHY
    价格：GD32F450ZGT6批量价约STM32F429ZGT6的60%~70%
    生态：STM32生态更成熟，GD32在立创、正点原子等平台快速追赶
    兼容性：GD32F4系列与STM32F4系列引脚兼容，可直接替换验证

三、梁山派开发板硬件架构全解析


1. 电源管理系统

  • 输入接口：USB Type-C（5V/3A）+ 2.54mm DC排针（5V~12V）
    主LDO：AMS1117-3.3，SOT-223封装，1A输出
    USB供电保护：自恢复保险丝（PTC）+ TVS二极管（ESD防护）
    电源指示灯：3.3V红色LED + 5V绿色LED，直观判断供电状态
    去耦设计：GD32F450多组VDD/VSS引脚，每组独立100nF+10μF去耦

2. 时钟与复位系统

  • 高速晶振：8MHz无源晶振，GD32内部PLL倍频至240MHz
    低速晶振：32.768kHz，RTC实时时钟专用
    复位电路：10kΩ上拉 + 0.1μFRC延时 + 轻触按键手动复位
    启动模式：BOOT0/BOOT1引脚引出跳线帽，支持Flash/System/ISP三种启动

3. 调试与下载接口

  • SWD接口：2×5P 1.27mm间距排针，支持J-Link/ST-Link/DAP-Link
    串口下载：USART0（PA9/PA10）引出，支持ISP串口烧录
    USB DFU：通过USB OTG接口直接固件升级，无需调试器

四、显示接口设计：梁山派的最大亮点


梁山派开发板最突出的设计是双显示接口，直接利用GD32F450内置的TFT-LCD控制器和DMA2D图形加速器：
1. TFT-RGB并行接口（FPC 0.5mm 40P）

  • 信号定义：R[0:7]、G[0:7]、B[0:7]（共24bit真彩色）、HSYNC、VSYNC、DOTCLK、ENABLE
    分辨率支持：最高800×480（WVGA），刷新率60Hz
    驱动能力：可直接驱动3.5寸/4.3寸/5寸TFT液晶模组
    接口形式：FPC 0.5mm间距排座，节省空间，适合产品化
    背光控制：PWM调光引脚引出，支持软件调节亮度

2. SPI-TFT接口（2.54mm排针）

  • 备用接口：兼容市面上常见的2.4寸/2.8寸/3.2寸SPI串口屏
    信号线：SPI_SCK、SPI_MOSI、SPI_MISO、CS、DC、RST、BL
    适用场景：低分辨率显示、成本敏感项目、快速原型验证

3. RGB接口Layout要点

  • 等长匹配：RGB数据线组内长度差＜5mm，CLK线单独包地
    阻抗控制：单端50Ω，线宽0.2mm，表层微带线
    串扰抑制：R/G/B三组之间插入地线隔离，间距≥3W
    FPC座位置：板边居中，排线出口朝外，避免弯折损伤
    EMI抑制：FPC座下方地层完整，CLK串联22Ω阻尼电阻

五、板载外设与扩展接口


1. 板载基础外设

  • RGB三色LED：PC13/PA1/PA2驱动，共阳/共阴可配置，PWM调光
    用户按键：BOOT0按键 + RESET按键 + KEY_UP用户按键
    蜂鸣器：无源蜂鸣器，PWM驱动，可播放简单音调
    EEPROM：AT24C02（I2C接口，256字节），存储配置参数
    SPI Flash：W25Q128（16MB），存储字库、图片、固件

2. GPIO扩展排针（2.54mm间距）

  • P1排针（左侧）：PA0~PA7、PB0~PB7、3.3V、GND
    P2排针（右侧）：PC0~PC7、PD0~PD7、5V、GND
    特殊功能标注：USART、SPI、I2C、ADC、PWM引脚丝印标识
    防呆设计：排针缺口标识，避免插反杜邦线

3. 通信接口预留

  • CAN接口：TJA1050收发器 + 120Ω终端电阻 + 2.54mm排针
    RS485接口：MAX485/SP3485 + 自动收发控制 + 3P接线端子
    以太网：预留RMII接口（未焊接PHY，需外接模块）
    SD卡槽：SDIO 4bit模式，支持FATFS文件系统

六、PCB设计工艺与特色


1. 板层与工艺

  • 层数：4层板（信号-GND-Power-信号），兼顾成本与性能
    板厚：1.6mm标准工艺
    颜色：紫色阻焊（立创官方项目标志性颜色）
    表面处理：沉金（ENIG），适合多次焊接和FPC座插拔
    最小线宽/间距：4mil/4mil，普通工艺可生产

2. GD32F450 LQFP-144扇出策略

  • 四角区域：电源/地引脚密集，采用过孔阵列扇出到内层平面
    边缘区域：GPIO引脚直接表层走线到排针，避免过孔占用资源
    中间区域：FMC/SDIO/ETH等高速引脚，优先走线至FPC座和连接器
    散热焊盘：底部EPAD（Exposed Pad）通过9×9过孔阵列连接到GND平面

3. 电源完整性优化

  • 3.3V电源平面：覆盖MCU下方区域，通过过孔向顶层供电
    多组VDD去耦：VDD_1~VDD_6每组独立100nF（0402）+ 公共10μF（0805）
    模拟电源隔离：VDDA通过磁珠（FB）+ 10μF+100nF独立滤波
    USB电源：5V输入经过共模电感 + 磁珠，净化后供给USB PHY

七、软件开发环境


1. 官方SDK与工具链

  • GD32F4xx Firmware Library：兆易官方标准库，API与STM32标准库高度相似
    GD32F4xx AddOn for Keil MDK：Device Family Pack支持
    GD32F4xx AddOn for IAR EWARM：IAR集成开发环境支持
    GigaDevice.GD32F4xx_DFP：Keil官方Pack包，一键安装

2. 图形开发方案

  • LVGL：轻量级开源图形库，完美适配梁山派TFT-RGB接口
    EmWin：Segger图形库，GD32官方提供移植例程
    TouchGFX：STM32生态图形库，经少量修改可移植至GD32
    裸机驱动：直接操作LCD控制器寄存器，最高刷新率

3. 与STM32代码迁移

  • 寄存器级：99%兼容，直接替换头文件即可编译
    标准库：API命名差异（如GPIO_Init → gpio_init），宏定义调整
    HAL库：需使用GD32官方HAL或社区移植版
    启动文件：替换startup_gd32f450.s，中断向量表一致
    链接脚本：修改Flash/SRAM基地址和大小（与STM32F429一致）

八、典型应用场景



  • 工业HMI：4.3寸TFT+电阻触摸屏，替代传统段码屏，显示参数曲线
    智能家居中控：RGB接口驱动大屏，CAN总线连接各节点，以太网上云
    便携式仪器：低功耗模式+USB充电+SD卡数据存储，如示波器、万用表
    教育开发平台：丰富的例程和社区支持，适合嵌入式入门到进阶
    产品原型验证：引脚全引出，可直接飞线验证外设，加速产品化

九、复刻指南与BOM清单


1. 核心BOM（立创商城可直接下单）

  • U1：GD32F450ZGT6，LQFP-144，兆易创新
    U2：AMS1117-3.3，SOT-223
    U3：W25Q128JVSIQ，SOIC-8，16MB SPI Flash
    U4：AT24C02，SOP-8，EEPROM
    U5：CH340E，MSOP-10，USB转串口
    Y1：8MHz无源晶振，HC-49S或3225贴片
    Y2：32.768kHz晶振，3215贴片
    LED1~3：0805 RGB三色LED
    FPC座：0.5mm 40P，下接式，用于TFT-RGB
    USB-C座：16P Type-C，支持正反插

2. 复刻注意事项

  • 芯片采购：GD32F450ZGT6在立创商城现货充足，注意区分工业级和商业级
    FPC座焊接：40P 0.5mm间距，建议使用热风枪+锡膏，或回流焊
    晶振匹配电容：8MHz配22pF，32.768kHz配12pF，根据晶振规格书调整
    首次上电：测量3.3V对地阻值＞1kΩ，确认无短路后再通电
    程序烧录：建议先用串口ISP烧录测试程序，验证硬件正常后再用SWD调试

3. 成本估算

  • PCB打样：立创4层板，10cm×10cm以内，5片约50元（紫色阻焊免费）
    元器件：BOM成本约80~100元（含GD32F450ZGT6约40元）
    总成本：单块开发板物料+PCB约100~120元，远低于同配置进口方案

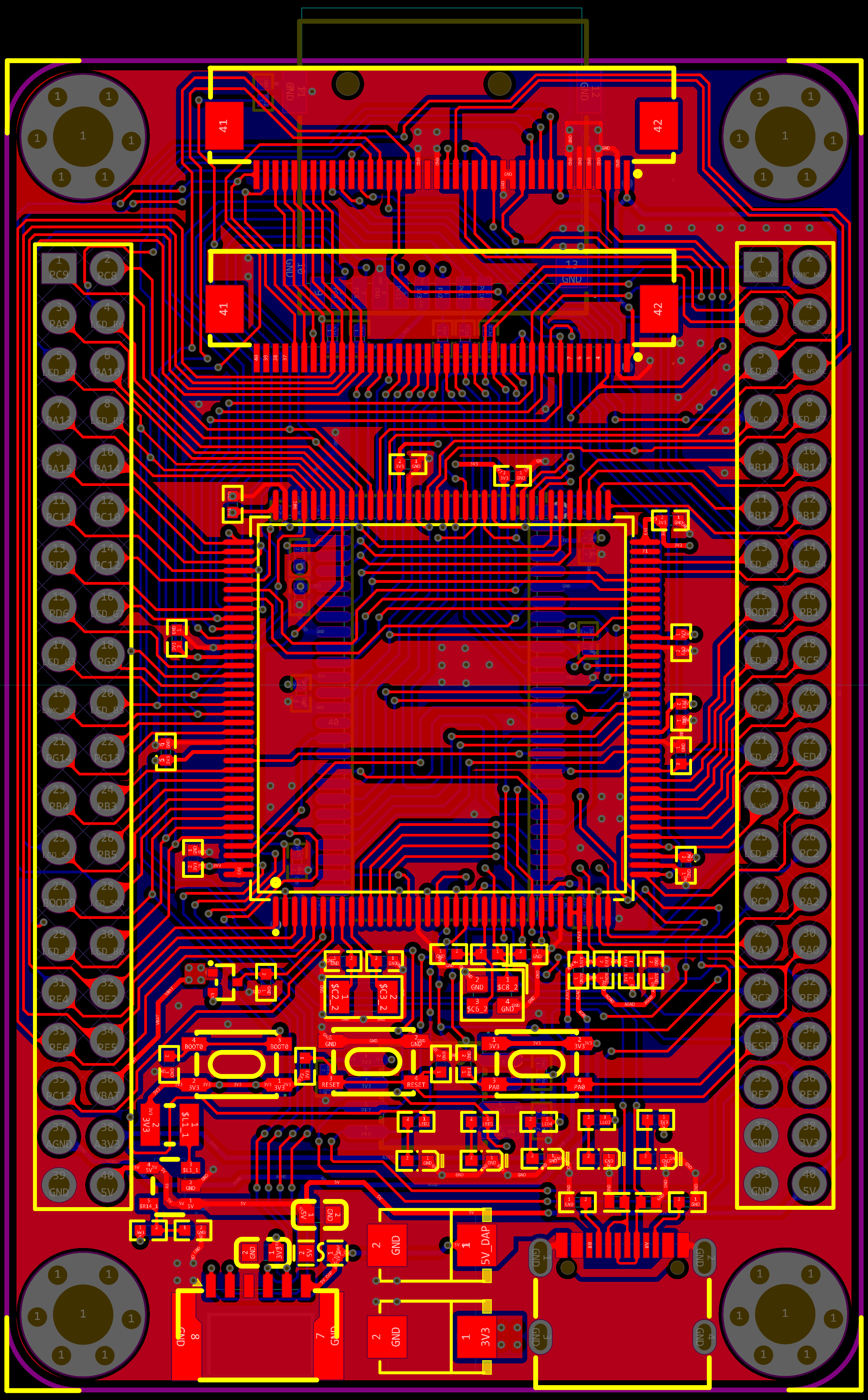

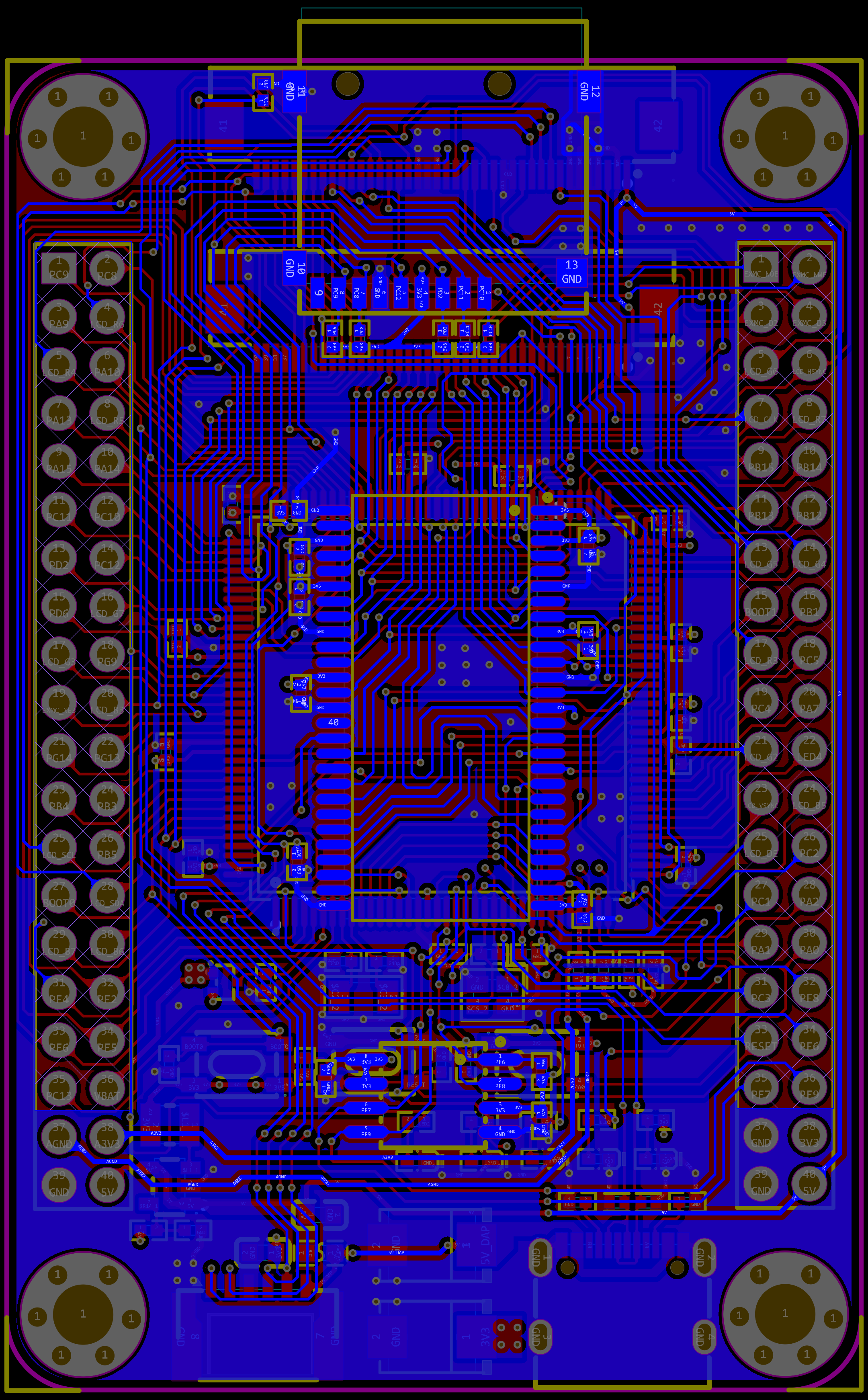

4. PCB


十、社区生态与学习资源



  • 立创开源硬件平台：项目原工程文件、Gerber、BOM全部开源下载
    立创EDA：可直接导入工程查看原理图和PCB，支持在线编辑
    正点原子/野火：提供GD32F450系列开发板配套教程，与梁山派通用
    兆易创新官网：下载数据手册、参考手册、固件库、应用笔记
    GitHub/Gitee：搜索"GD32F450"或"梁山派"，获取社区移植的LVGL、FreeRTOS例程

结语


立创梁山派开发板是国产MCU生态中的一颗明珠。它以GD32F450ZGT6为核心，凭借240MHz主频、1MB Flash、TFT-RGB控制器和丰富的外设接口，在性能和成本之间找到了绝佳平衡点。对于想要摆脱进口芯片依赖、又不愿牺牲性能的开发者来说，梁山派提供了一个经过验证的、可立即投入使用的硬件平台。
国产芯片的崛起不是口号，而是一块块像梁山派这样的开发板堆叠起来的实践。从复刻到改进，从学习到创新，每个人都可以成为这场硬件国产化浪潮中的"梁山好汉"。
