三小时速通 STM32G474RET6 开发板：从原理图到 PCB Layout 实战记录


本文面向有一定硬件基础、想快速上手 STM32G4 系列 MCU 的开发者。三小时不是神话，关键是流程清晰、工具顺手、不做过度设计。

第零小时：项目准备与芯片选型确认


开工前先确认 STM32G474RET6 的核心参数，避免画到一半发现资源不够：

  • 内核：ARM Cortex-M4 + FPU，主频 170MHz
    Flash：512KB，SRAM：128KB
    特色外设：高精度定时器（HRTIM）、数学加速器（CORDIC/FMAC）、4 个 ADC（12-bit，最高 4Msps）
    封装：LQFP-64，0.5mm 间距
    供电：1.71V ~ 3.6V，建议 3.3V 系统

工具链确认

  • 原理图/PCB：嘉立创 EDA（免费、云端、库丰富，速通首选）
    封装库：直接调用嘉立创标准库中的 STM32G474RET6 符号与 LQFP-64 封装
    BOM 预检：提前在立创商城确认 LDO、晶振、USB 转串口芯片库存

速通秘诀：不要从零画符号和封装，直接用官方库。STM32G474RET6 的 LQFP-64 封装在嘉立创库中已有现成模型，导入即用。

第一小时：原理图绘制


1.1 电源输入与 LDO 稳压（15 分钟）

  • 输入：USB Type-C 5V 或排针 5V 输入
    防反接：SS34 肖特基二极管或 PMOS 防反接电路
    LDO：AMS1117-3.3 或 XC6206P332MR，输出 3.3V 给 MCU 和大部分外设
    去耦：每个电源入口放 10uF + 100nF 陶瓷电容
    指示灯：红色电源 LED（串 1K 电阻），蓝色用户 LED 接 PA5

1.2 MCU 最小系统（25 分钟）
这是最关键的部分，按模块拆分：
晶振电路

  • 高速外部晶振 HSE：8MHz，匹配 20pF 负载电容，接 PF0/OSC_IN、PF1/OSC_OUT
    低速外部晶振 LSE：32.768kHz，接 PC14/OSC32_IN、PC15/OSC32_OUT，RTC 用

复位与启动

  • NRST 引脚：10k 上拉电阻 + 100nF 对地电容 + 复位按键
    BOOT0：10k 下拉电阻接地，默认从 Flash 启动；预留 0Ω 跳线方便 ISP

调试接口

  • SWD：SWCLK（PA14）、SWDIO（PA13）、GND、3.3V
    预留 UART1 下载：PA9/TX、PA10/RX，接 USB 转 TTL 模块（CH340E 或 FT232）

电源去耦电容

  • VDD 引脚（11、28、45、59）：每个引脚就近放 100nF 陶瓷电容
    VDDA（33）：独立 100nF + 1uF，如果做高精度 ADC 采集，VDDA 建议通过磁珠与 VDD 隔离
    VREF+（32）：接 3.3V，并放 100nF 退耦

1.3 外设接口（20 分钟）
根据速通原则，只引出最常用的接口：

  • USB：PA11/DP、PA12/DM，直接引出 Type-C 接口（G4 系列内置 USB FS）
    I2C1：PB6/SCL、PB7/SDA，接 OLED 或传感器排针
    SPI1：PA4/NSS、PA5/SCK、PA6/MISO、PA7/MOSI
    UART2：PA2/TX、PA3/RX，接调试打印
    ADC：PC0~PC3 引出，做电压采集
    按键：PA0 接独立按键，外部中断测试用

速通原则：第一版不要贪多。USB、串口、I2C、SPI、几个 GPIO 足够验证芯片功能。HRTIM 和 FMAC 的外围电路可以留空焊盘，后续迭代再加。

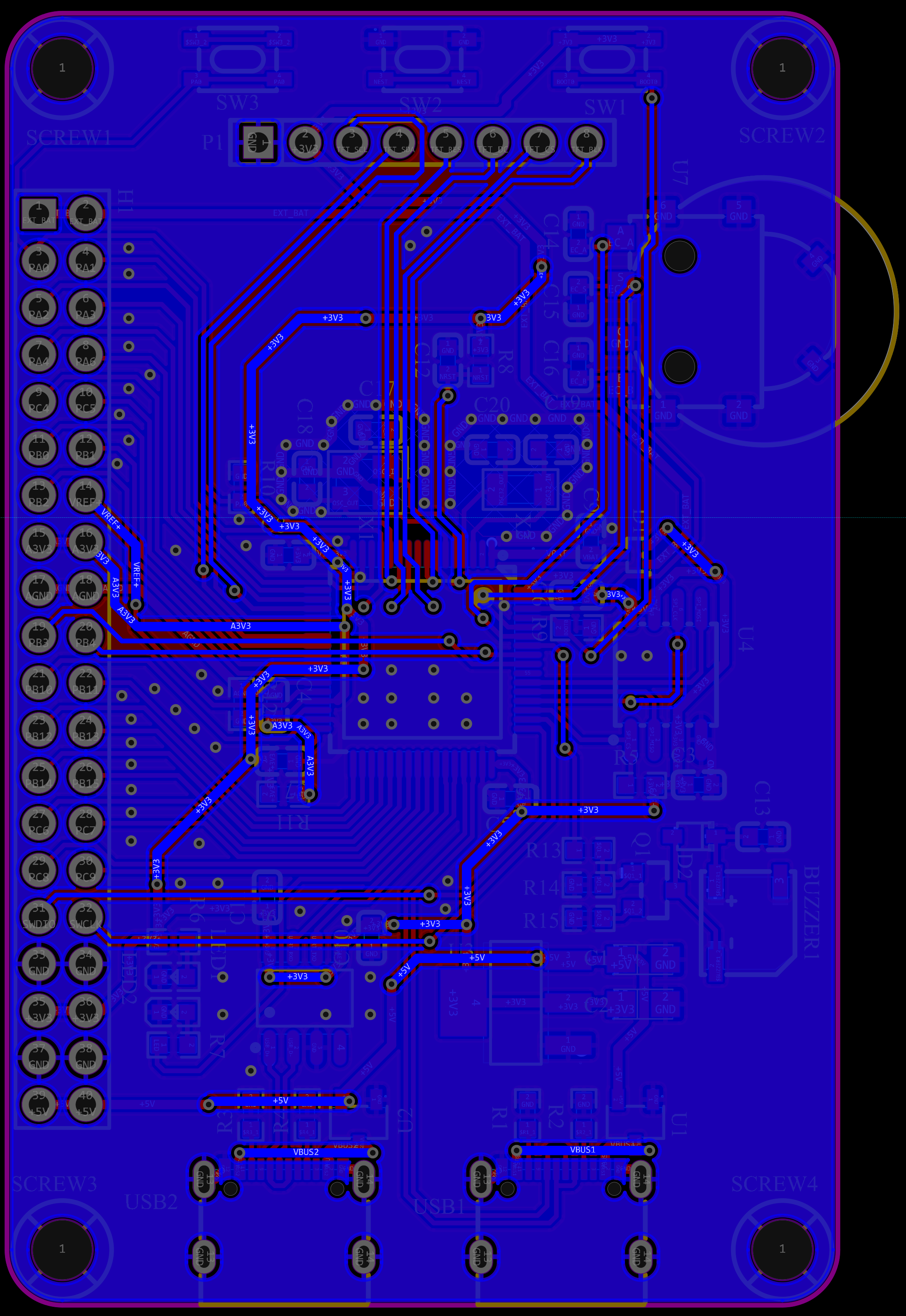

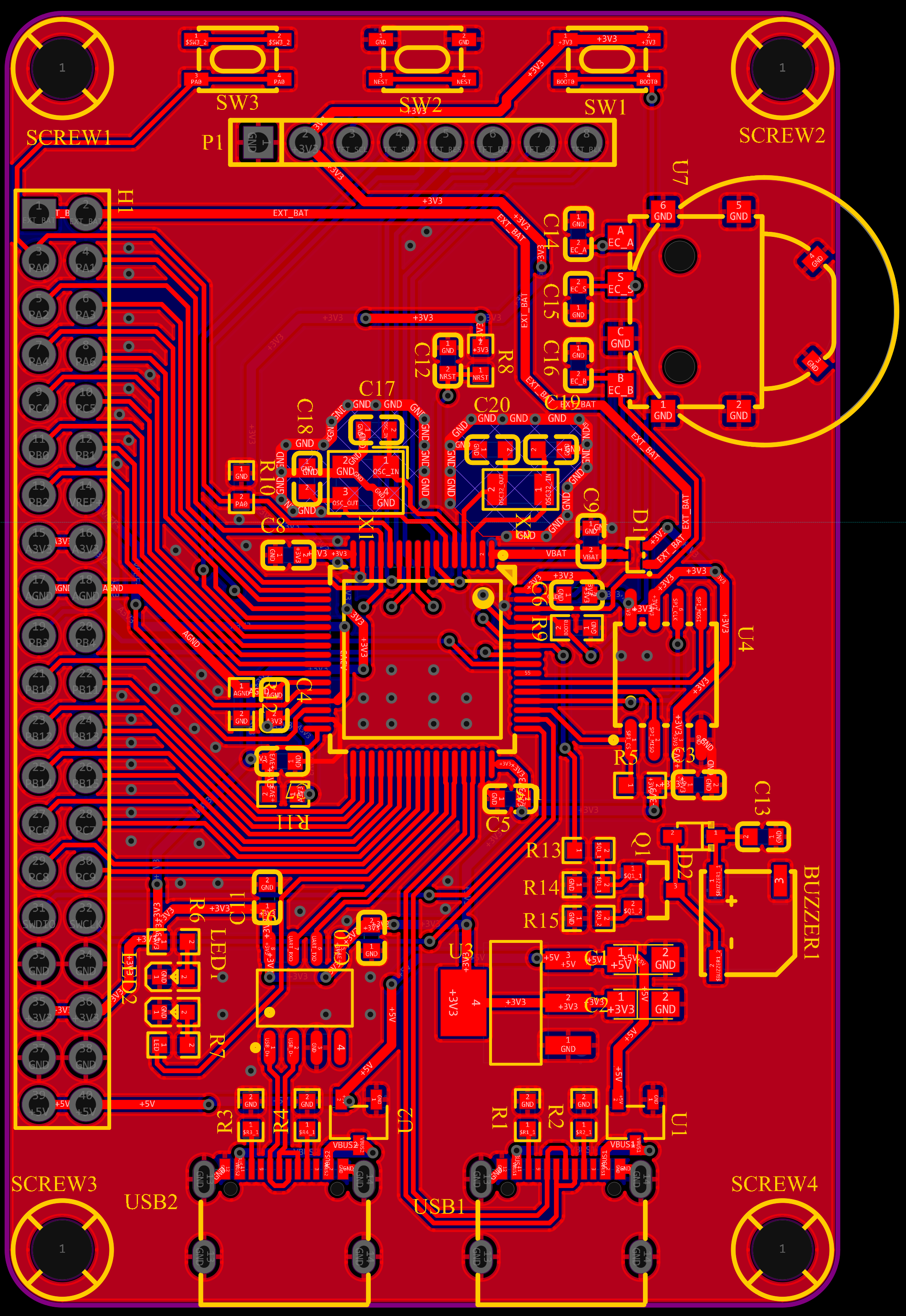

第二小时：PCB 布局与布线策略


2.1 板层与规则设置（10 分钟）

  • 层数：双层板即可，成本最低
    规则：线宽 0.25mm（信号）、0.5mm（电源）、最小间距 0.2mm
    过孔：0.6/0.3mm（外径/内径），兼顾打样工艺和电流

2.2 布局顺序（30 分钟）
按信号流向和电源路径摆放：

  • 第一步：固定 USB Type-C 接口和复位按键到板边，符合人机交互习惯
    第二步：放置 LDO 和电源入口，尽量靠近供电接口
    第三步：STM32G474RET6 放板中心，横平竖直，方便扇出
    第四步：晶振紧贴 MCU 对应引脚，HSE 在 PF0/PF1 附近，LSE 在 PC14/PC15 附近，下方禁铺铜
    第五步：去耦电容放在对应 VDD/VDDA 引脚背面或最近位置，回路最短
    第六步：排针、LED、按键放板边缘，方便接线

2.3 布线要点（50 分钟）
电源部分

  • 5V 输入到 LDO 走 0.5mm 线宽，LDO 输出 3.3V 铺小铜皮连接各 VDD 引脚
    数字地与模拟地（AGND）在 LDO 输出端单点连接，ADC 下方不走高速线

晶振走线

  • HSE 和 LSE 的走线尽量短且等长，包地处理
    晶振下方和相邻层不要走其他信号线，避免串扰
    负载电容接地回路独立，直接打地过孔

USB 差分线

  • DP/DM 成对走线，等长等距，阻抗尽量控制在 90Ω
    双层板做不到精确阻抗没关系，短距离（<<5cm）走线容错率较高
    避免直角，用 45° 斜角或圆弧过渡

SWD 调试口

  • SWCLK 和 SWDIO 尽量短，远离大电流路径
    预留测试点或排针，方便接 ST-Link

通用信号

  • 先走关键信号（晶振、USB、ADC），再走普通 GPIO
    顶层横向走线为主，底层纵向走线为主，减少过孔
    电源线换层时多打过孔，降低阻抗

速通技巧：善用铺铜和泪滴。GND 网络大面积铺铜，减少回流路径；泪滴让焊盘与走线过渡平滑，提高生产良率。

第三小时：检查、输出与下单


3.1 DRC 检查（20 分钟）

  • 运行电气规则检查：开路、短路、未连接网络
    运行间距检查：确保线宽线距符合嘉立创免费打样标准（目前支持 0.2mm 工艺）
    检查丝印：位号清晰，极性元件（二极管、LED、钽电容）有方向标识
    检查钻孔：过孔不要打在焊盘上，避免虚焊

3.2 输出文件（10 分钟）

  • Gerber 文件：顶层/底层铜、丝印、阻焊、钻孔
    BOM 清单：按原理图导出，核对每个器件的立创商城编号
    坐标文件：贴片生产用（如果自己做手工焊接可以跳过）

3.3 下单前自检清单（10 分钟）

  • [ ] STM32G474RET6 的 64 个引脚全部连接，无悬空输入（未用引脚建议接地或软件配置）
    [ ] 每个 VDD 引脚都有 100nF 去耦电容
    [ ] 晶振负载电容值与晶振规格匹配（8MHz 通常配 18~22pF）
    [ ] BOOT0 已下拉，NRST 已上拉
    [ ] USB 接口有 ESD 保护（可选 TVS 二极管，速通版可预留焊盘）
    [ ] 3.3V 与 5V 网络无短路风险

嘉立创免费打样目前支持 10cm x 10cm 以内双层板，这款最小系统板通常 5cm x 5cm 或 6cm x 8cm 即可，完美符合免费条件。

写在最后


三小时速通的核心不是牺牲质量，而是明确边界：第一版只做最小系统，验证 MCU 能跑、能下载、能串口打印、能点亮 LED。等基础功能验证通过，再逐步叠加 HRTIM 驱动、FMAC 滤波、多路 ADC 同步采样等高级玩法。

  • 原理图阶段：善用库，不贪多，电源和最小系统优先
    PCB 阶段：先布局后布线，晶振和电源是灵魂
    检查阶段：DRC 必过，丝印必清，下单不慌

祝你的 STM32G474RET6 开发板一次点亮，PWM 波形完美，ADC 采样精准！
